半导体废水处理回用设备
产品详情

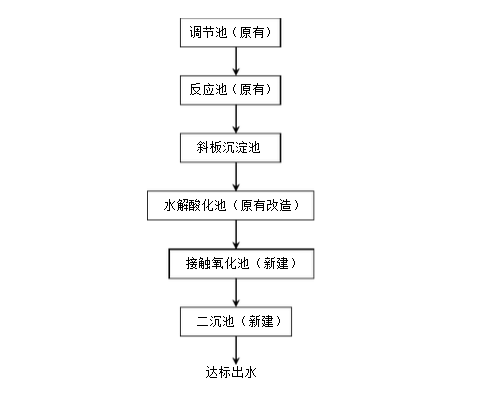

半导体废水处理常见流程图

半导体废水处理设备设计特点
1、可根据用户工厂的场地进行定制安装,合理的设计场地的摆放位置结构紧凑;
2、设备在运作的过程中不会产生噪音,或者二次污染的情况,对周围环境不造成影响;
3、设备的表面进过严格的处理,在防腐的基础上加长设备的使用寿命;
4、在一般的情况下,设备可根据用户的要求定制为一体化或者组合式的设备,在使用的后期中污泥的产生量小,基本三个月左右清理一次污泥;
5、不管在初期的投资还是后期的运作费用,都会比传统的处理费方式要降低许多,进而减少用户的投资成本。
设备摆放位置
可根据用户的要求进行地面或者地埋进行摆放安装,无需为其建造房屋或采暖等。
设备运用范围
半导体废水处理、线路板废水处理、电镀废水处理等电子行业废水处理。
处理水量
设备的处理水量可根据用户的产生废水进行定制,最小的水量可去到0.5m³/d,最大的可去到500~1000m³/天,还可根据更大的水量进行设计定制,并非绝对限制的。
